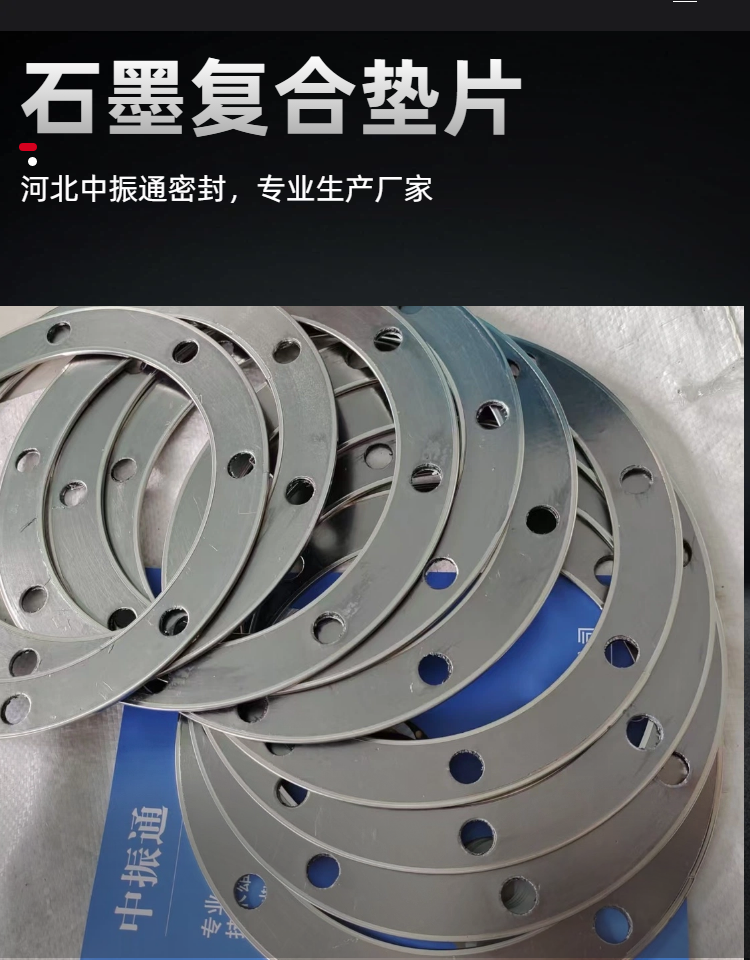

石墨复合垫片（又称柔性石墨金属增强复合垫片或高强石墨垫片）因其优异的耐温、耐腐蚀性能和良好的压缩回弹性，在石油化工、电力、冶金等行业的管道与设备密封中应用广泛。以下从专业角度梳理了10个常见问题，供工程技术人员参考。

问题1：石墨复合垫片的核心结构特点是什么？

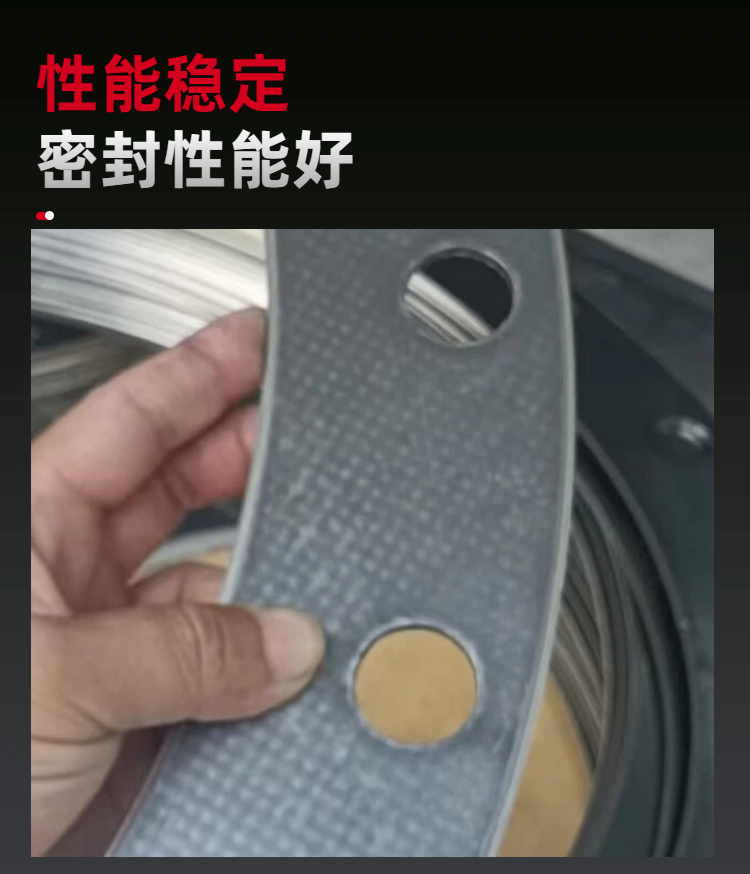

答： 石墨复合垫片由金属增强材料（冲刺齿板、网板或平板）与柔性石墨（膨胀石墨）复合压制而成，再由专业设备切割或冲压成型-
。其核心结构特点包括：

• 金属骨架：常用SS304、SS316或马口铁，厚度通常在0.05~0.2mm之间，起增强强度和整体刚性的作用。

• 石墨复合层：起主要密封作用的仍是柔性石墨材料本身，其具有自润滑、耐腐蚀、不老化等特性-。

• 包边形式：根据需要可加工为无包边、内包边、外包边或内外包边型。包边结构能显著改善压缩后的边角撕裂问题，防止介质侵蚀，提高耐压性-。

问题2：石墨复合垫片的适用温度与压力范围是多少？

答： 根据结构和材质不同，适用范围有所差异。常规石墨复合垫片的主要技术参数如下：

需注意：在强氧化性介质（如浓硝酸、浓硫酸、氯气等）环境下，石墨易发生氧化腐蚀，需谨慎选用或咨询厂家。

问题3：石墨复合垫片与金属缠绕垫片如何选型？哪个更经济？

答： 两者均为常用密封垫片，但存在差异：

• 结构差异：缠绕垫片由金属带与石墨带交替缠绕而成，外加定位环；石墨复合垫片则以金属骨架与石墨复合压制而成。

• 适用工况：突面法兰可选用增强型柔性石墨垫片，也可选用带内外环的缠绕垫片。但部分工程经验表明，对要求更高可靠性的关键位置（如无法紧急切断的管道），建议选用带内外环的缠绕垫片，因其安装对中性更好，不易发生石墨碎片脱落污染介质的风险。

• 经济性对比：相同尺寸和压力等级下，增强型石墨复合垫片的价格显著低于带内外环的缠绕垫片。

选型建议：一般工况下优先考虑石墨复合垫片，经济性更好；涉及产品洁净度要求高、频繁拆装或无法在线切断的系统，建议选用带内外环的缠绕垫片。

问题4：安装前对法兰面和垫片本身有哪些检查要求？

答： 安装前必须严格执行以下检查：

法兰密封面：

• 彻底清洁法兰面，确保无油污、灰尘、锈蚀、焊渣、旧垫片残留等杂质。

• 检查密封面是否光滑平整，有无划痕、凹坑、变形等缺陷。若存在缺陷应修复后再安装，否则密封间隙无法被有效填充。

垫片本体：

• 检查垫片有无裂纹、划伤、折痕、石墨层脱落或径向贯穿性缺陷，严禁使用存在任何缺陷的垫片-2。

• 确认垫片内径、外径、厚度与法兰和工况要求匹配——内径应略大于法兰内径以避免流体冲刷，外径应小于螺栓孔内径-2。

问题5：为什么石墨复合垫片通常要求一次性使用？

答： 石墨复合垫片在首次受压后，其内部结构已发生不可逆的变化-
：

• 压缩回弹性能下降：第一次使用后，石墨层的微观结构被压实，金属骨架可能产生塑性变形，再次使用时压缩率和回弹率均无法保证，密封可靠性大幅降低。

• 易发生分层剥落：已使用过的垫片在拆卸后，石墨层可能与金属骨架分离，或表面石墨鳞片脱落，再次安装时这些碎片可能进入管道系统，污染介质或堵塞设备。

因此，严禁将石墨复合垫片二次使用于关键密封部位。

问题6：安装时应如何控制螺栓预紧力？

答： 螺栓预紧力的控制是保证密封效果的核心环节，操作要点如下-：

• 对称紧固：采用十字交叉对称方式，分2~3次逐步拧紧，确保所有螺栓受力均匀。避免因偏载导致垫片局部过度压缩而失效。

• 使用扭矩扳手：应使用扭矩扳手按制造商推荐的螺栓载荷或扭矩值进行紧固。

• 预紧力控制原则：既不能过松（密封不严，泄漏通道存在），也不能过紧（导致垫片压缩过度，丧失回弹能力，或损坏法兰密封面）。建议控制在垫片所需最大预紧力的80%~90%-。

• 安装垫片弹簧垫圈：建议使用弹簧垫圈以保证负荷均匀-。

问题7：什么是“包边”结构？它解决什么问题？

答： “包边”是指用金属薄片（常用304或316不锈钢）将石墨复合垫片的边缘包裹起来-
。包边形式包括内包边、外包边和内外包边。

包边结构解决了以下核心问题-：

对于频繁拆装、产品洁净度要求高或介质渗透性强的工况，推荐选用包边型垫片。

问题8：石墨复合垫片有哪些常见失效模式？

答： 根据工程实践，主要有以下三类典型失效模式-：

1. 法兰密封处泄漏

• 原因：安装时垫片与法兰偏心，导致局部压缩不足；或螺栓预紧力不足、不均匀，系统压力波动后密封失效。

• 表现：在系统运行一段时间后，法兰连接处出现介质渗漏，低压下紧固已无压缩量。

2. 污染液体产品

• 原因：垫片受压后石墨鳞片脱落，或垫片安装不到位导致石墨层被介质冲刷脱落，碎片进入物料系统。

• 表现：产品中出现黑色石墨漂浮物，在过滤器滤袋更换时尤为常见。

3. 堵塞设备

• 原因：石墨碎片随介质流动，积聚在泵入口止回阀、过滤器等部位。

• 表现：泵出口无流量，拆检发现阀门被破碎的石墨片堵塞。

根本对策：规范安装操作，加强对中；易产生碎屑的工况选用包边型垫片或更换为缠绕垫片；定期巡检和清洗过滤器。

问题9：如何辨别石墨复合垫片的质量优劣？

答： 需关注以下几个方面：

1. 生产许可陷阱：垫片生产许可证审查中，可将“波齿复合垫片”和“高强石墨垫片”统一归类为“石墨复合垫”进行型式试验。有些厂家通过容易过关的高强石墨垫片取得许可后，其波齿复合垫片质量可能无保证。

2. 骨架结构检验：

• RT无损检测：通过X射线拍片可判断骨架的波齿结构——真正的波齿垫两面的齿尖相互错开，齿形垫两面的齿尖相互对中。

• 软板压痕法：用软木压板轻压垫片表面，根据压痕痕迹线分布可判断骨架结构属性。

3. 材料指标检查：

• 工业级石墨：碳含量≥98%，硫含量<1000ppm，氯含量<50ppm-


• 核能级石墨：碳含量≥99.5%，硫含量<700ppm，氯含量<35ppm-

建议：在合同中明确技术指标要求，必要时委托第三方进行入厂检验。

问题10：石墨复合垫片应如何储存？有效期多长？

答： 正确储存是保证垫片出厂性能的重要环节-：

储存条件：

• 存放在清洁、干燥、阴凉通风的库房，避免阳光直射、高温烘烤和潮湿环境。

• 远离火源、油污和化学污染源。

• 避免堆叠过高或重压，防止垫片变形或损伤。

储存期限：

• 一般建议储存期限不超过18个月-
  。

• 超过期限的垫片，在使用前应重新检查其外观、尺寸和压缩回弹性能，合格后方可使用。

以上内容综合了现行标准规范与工程实践经验，如有特殊工况（强氧化介质、超低温、超高压等），建议咨询垫片制造商技术人员进行专项选型。
